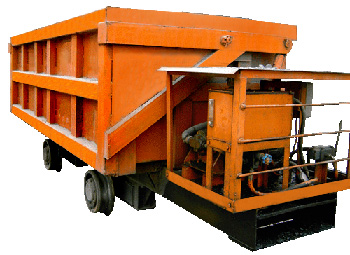

液压侧卸式矿车

用途及适用范围

     本矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。
     侧卸式矿车由牵引车、绞车带动，可与凿岩钻、立爪装岩机和矿石溜开闸门放料系统配套结合装料，矿石块度不超过500毫米，根据矿车的负载容积，装料后经牵引动力引至?运行速度不超过1m/秒)专用曲轨卸料机构。当车箱翻至水平成最大卸料角度时，车门也开到最大程序。这时矿车卸料已全部完成。返回时，矿车通过曲轨门又自动关闭到位。
     侧卸式矿车翻斗形式分为曲轨式和液压式供用户选用。

液压侧卸式矿车系列技术参数

技术参数		侧卸式矿车
技术参数		1.2M3	1.6M3	2.5M3	4M3	6M3
容? 积(M)		1.2	1.6	2.5	4	6
载? 重(t)		3	4	6	10	15
轨? 距(mm)		600	762	762/900	762/900	762/900
轴? 距(mm)		620	800	1200	2000	2000
车轮直径(mm)		300	350	400	350	350
牵引高度(mm)		320	320	320	430	500
卸载角度(度)		45	45	45	42	42
牵引车速(km/h)		12	12	12	8	8
转弯半径(mm)		8	10	12	15	15
联接器形式		插销链环式	插销链环式	插销链环式	插销链环式	插销链环式自动钩
外型尺寸	长(mm)	2150	2500	3650	3650	5000
	宽(mm)	1450	1200	1250	1500	1800
	高(mm)	1270	1300	1300	1586	1675
自? 重(kg)		1000	1663	2505	3850	4900
